数印通科技河北有限公司自主研发的蚀刻掩膜打印方案,已经获得国家发明专利技术。
数印通PL-60A功能特点:
1、这款数印通PL-60A采用高精度,静音导轨,可以使小车运行更加平稳。
2、设备配置理光G5工业喷头,打印精度特别高,打印速度超级快。
3、超高打印高度,最高打印可以达到280mm。适用范围特别的广。
4、独创的独立智能可调吸风系统,实现在不同材质的平整一致。
5、机器的独立测高系统。有着打印智能高度控制的功能。
数印通PL-60A平板机设备参数:
喷头 |
原装压电式高精喷头 |
||
喷头数量 |
GEN5 Ricoh喷头 |
||
墨水 |
数印通专用蚀刻墨水(SK-02型墨水) |
||
颜色控制 |
拥有曲线和密度精细化调整功能 |
||
RIP软件 |
数印通软件(英文简称SYT) |
||
打印精度 |
720*1200DPI 1440*1200DPI |
||
打印幅宽 |
600mm*900mm |
||
加热方式 |
随动瞬亮固化系统(蚀刻专用UV固化) |
||
平台吸风 |
独立智能四区可调吸风系统 |
||
打印介质 |
金属模具 电路板 五金板件 精密零件 电梯装饰板 印刷制版广告标牌等精密蚀刻加工以及玻璃蚀刻工艺中直接喷制掩膜在上述介质表面
|
||
墨水系统 |
大容量连续供墨系统 |
打印厚度 |
270mm |
数据传输 |
Hi-USB3.0(高速传输3.0) |
电源参数 |
AC220V,50Hz/60Hz |
工作环境 |
15℃-30℃ |
机器尺寸 |
200cm×120cm×130cm(长宽高) |
相对湿度 |
40℃-60℃ |
包装尺寸 |
210cm×130cm×147cm(长宽高) |
工艺环节:
1:电脑图文定稿。
2:所需产品可以通过数印通蚀刻软件和喷墨掩膜印刷打印设备,直接可以对工件按需喷印蚀刻掩膜层。
3:接下来再进入蚀刻环节。
工艺优势:
1. 产品的优势是高品质,低能耗
2. 采用的特殊加网方式,大大的保障了生产品质。
3. 设备高效,环保,低成本,减少工艺环节,降低人工成本,减少污染,提高生产效率。
4. 蚀刻无花边,无沙眼,无锯齿。
应用范围:
这个方案普遍应用在金属面装饰物、电路板路制造、移印凹印钢板、玻璃装饰、标牌制作、版画制作等蚀刻加工。
工艺特点:
1. 此款商品特点是大幅度减少人工成本、大幅度减少工艺程序、降低生产材料成本,提高厂家生产效率,降低污染排放,而产品质量的提升在行业内是遥遥领先的。
2. 生产成本降低的比率在30%~70%之间,根据一个商品的数量由多到少这一比率能达到30%~85%。
方案技术:
1.经过不断研发,数印通蚀刻优版获得国家专利发明技术:1)蚀刻打印设备 2)掩膜打印软件 3)专用墨水 三位一体完成现代蚀刻工艺的技术更新换代,蚀刻优版工艺由制图到打印到蚀刻由复杂至简单,一步到位完成蚀刻工艺。很有效的节省了人工,物料,空间,时间等各个方面的消耗。把最优质快捷的产品提供给消费者。
2. 数印通蚀刻优版特殊的混合加网方式,对于独特的异形弧线,细线(0.1mm,0.2mm),极细线(0.08 mm),打印精度很高,有着最优异的蚀刻效果,蚀刻特别容易脱模。
3. 数印通蚀刻优版工艺掩膜打印字体打印最小的1.5mm字高。
传统工艺和数印通蚀刻优版工艺比较:
丝印版 |
图文处理 菲林输出 网版制作 蚀刻掩膜 蚀刻 |
曝光版 |
图文处理 菲林输出 感光掩膜 曝光 洗版烘干 蚀刻 |
蚀刻优版 |
图文处理 喷墨掩膜 蚀刻 |
生产效率和成本对比:
|
菲林输出 |
网版 |
掩膜 |
蚀刻 |
人工 |
丝印版 |
120元/单张 45分钟/单张 |
450元/单张 45分钟/单张 |
15~30元/单张 15分钟/单张 |
5~10分钟 |
6~7个员工 |
|
菲林输出 |
感光 |
曝光 |
洗版烘干 |
蚀刻 |
人工 |
曝光版 |
120元/单张 45分钟/单张 |
450元/单张 45分钟/单张 |
1小时/单张 |
5~10分钟 |
8~10个员工 |
|
喷墨掩膜 |
蚀刻 |
人工 |
蚀刻优版 |
25元/单张 15分钟/单张 |
5~10分钟 |
1~2个员工 |
注:单张为3平米 菲林输出:目前大部分为第三方加工,其耗时为1~3天

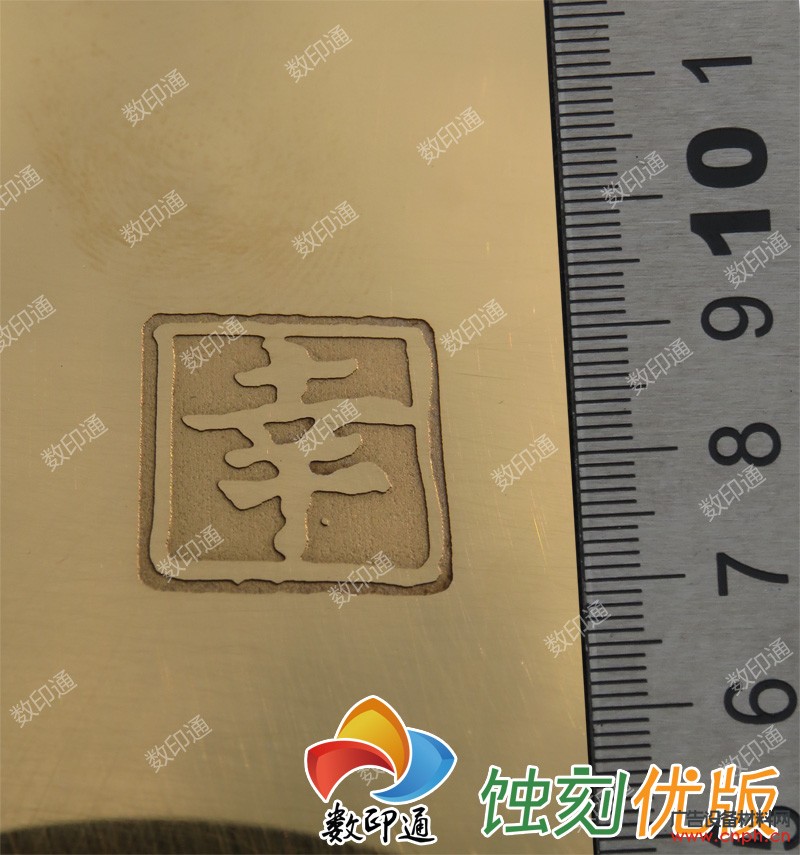

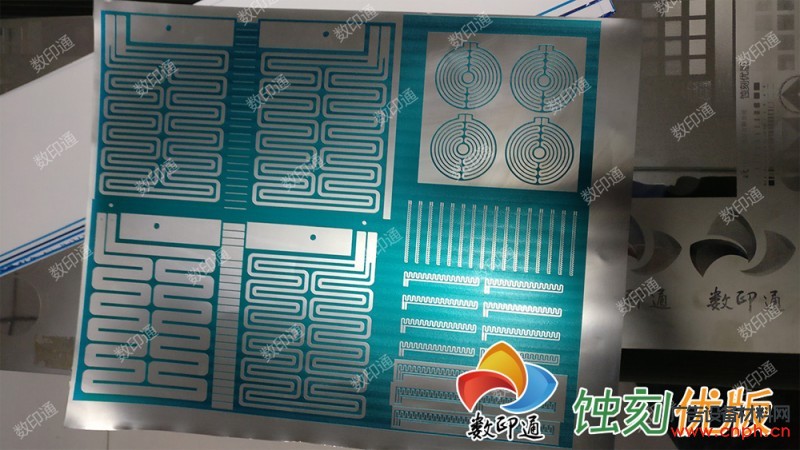

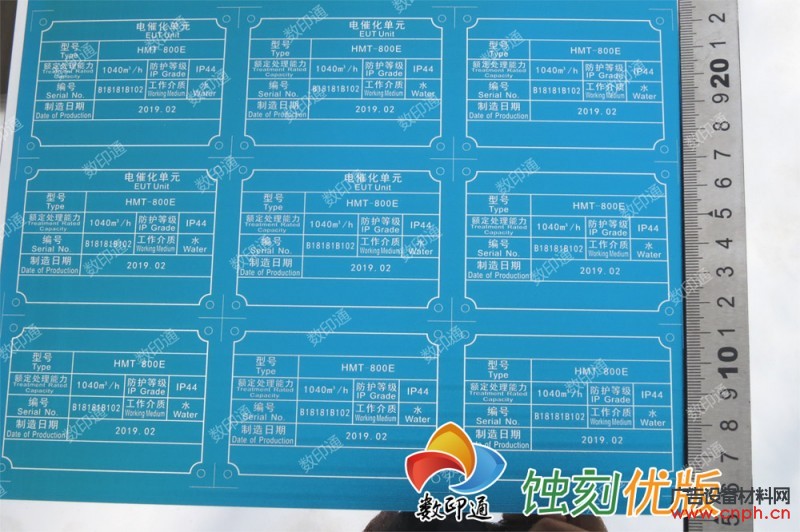

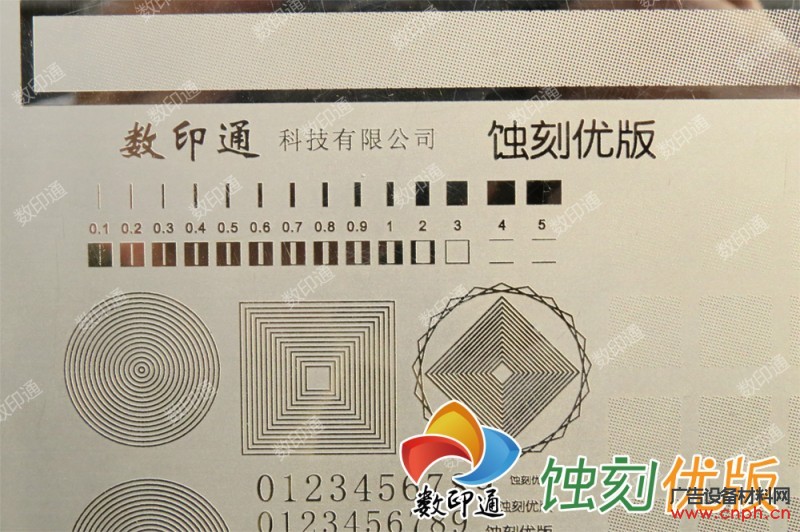

数印通蚀刻优版 掩膜打印及蚀刻效果:
