数印通科技河北有限公司完成了自主研发的蚀刻掩膜打印方案,已经获得国家发明专利技术。
数印通PL-90A平板机功能特点:
1、90A这款设备配置理光G5工业喷头,打印精度更高,打印速度很快。
2、滚珠丝杠驱动运行非常精密,X轴传动轮座一次成型,不会形变,稳固可靠。
3、独创伺服机电与光栅的完美配置,提高设备精度和设备稳定性。
4、采用独立智能可调吸风系统,达到了不同材料的平整一致。
5、单色或多色方案可供企业调整使用。
数印通PL-90A平板机设备参数:
喷头 |
原装压电式高精喷头 |
||
喷头数量 |
GEN5 Ricoh喷头 |
||
墨水 |
数印通专用蚀刻墨水(SK-02型墨水) |
||
颜色控制 |
拥有曲线和密度精细化调整功能 |
||
RIP软件 |
数印通软件(英文简称SYT) |
||
打印精度 |
720*1200DPI 1440*1200DPI |
||
打印幅宽 |
1000mm*1600mm |
||
加热方式 |
随动瞬亮固化系统(蚀刻专用UV固化) |
||
平台吸风 |
独立智能四区可调吸风系统 |
||
打印介质 |
金属模具 电路板 五金板件 精密零件 电梯装饰板 印刷制版广告标牌等精密蚀刻加工以及玻璃蚀刻工艺中直接喷制掩膜在上述介质表面 |
||
打印厚度 |
70mm |
墨水系统 |
自动测高功能 |
数据传输 |
Hi-USB3.0(高速传输3.0) |
电源参数 |
AC220V,50Hz/60Hz |
工作环境 |
15℃-30℃ |
机器尺寸 |
162cm×155cm×530cm(长宽高) |
相对湿度 |
40℃-60℃ |
包装尺寸 |
167cm×177cm×720cm(长宽高) |
工艺环节:
1:打印图文定稿。
2:产品通过数印通研发的蚀刻软件和掩膜喷墨印刷打印设备,可以将工件按需喷印蚀刻掩膜层。
3:下一步再进入蚀刻环节。
工艺优势:
1. 有着高品质,低能耗的工艺
2. 产品采用特殊加网方式,大幅度的保障了生产品质。
3. 工艺的优势:高效,环保,低成本,减少工艺环节,降低人工成本,减少排放污染,高效率生产
4. 蚀刻无花边,无沙眼,无锯齿。
应用范围:
此方案可以大面积应用在金属制品装饰物、电路板制造、移印凹印钢板、玻璃装饰、标牌制作、版画制作等蚀刻加工。
工艺特点:
1. 这个工艺的特点是可以大幅度节省人工成本、大幅度减少工艺流程、降低企业生产材料成本,提高厂家生产效率,降低各种污染排放,而产品质量的提升在行业内处于领先地位。
2. 生产成本降低的比率在30%~70%之间,根据单个工件的数量由多到少这一比率能达到30%~85%。
方案技术:
1. 通过不断改进,数印通研发的蚀刻优版获得国家专利发明技术:1)蚀刻打印设备 2)自创打印软件 3)喷墨墨水 三位合一完成现代先进蚀刻工艺的技术更新换代,蚀刻优版工艺将由平板制图、不锈钢打印、加工蚀刻由繁至简,一步到位完成蚀刻工艺。特别有效的节省了人工,物料,空间,时间等很多方面的消耗。将好的产品提供给我们可爱的客户。

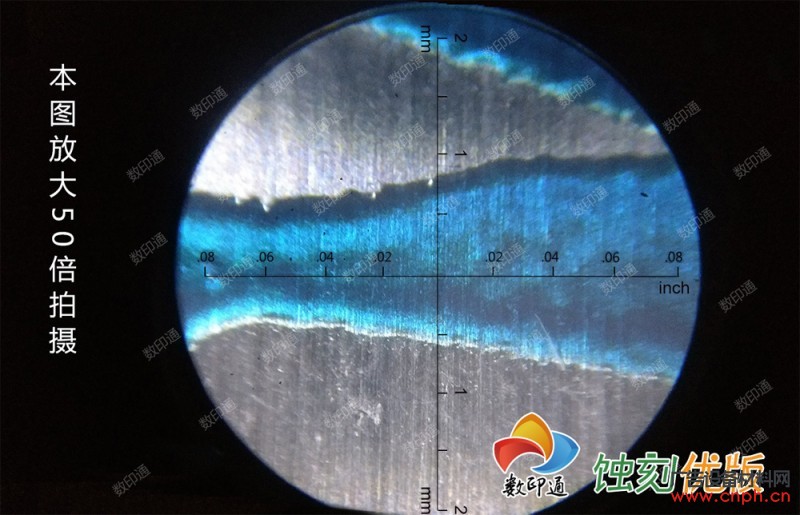

2. 数印通蚀刻优版采用特殊的混合加网方式,对于特种异形弧线,细线(0.1mm,0.2mm),特别细线(0.08 mm),打印精度特别特别高,有着很好的蚀刻效果,蚀刻很好脱模。
3. 数印通研发的蚀刻优版工艺掩膜打印字体最小字高可打印1.5mm。
传统工艺和数印通蚀刻优版工艺比较:
丝印版 |
图文处理 菲林输出 网版制作 蚀刻掩膜 蚀刻 |
曝光版 |
图文处理 菲林输出 感光掩膜 曝光 洗版烘干 蚀刻 |
蚀刻优版 |
图文处理 喷墨掩膜 蚀刻 |
生产效率和成本对比:
|
菲林输出 |
网版 |
掩膜 |
蚀刻 |
人工 |
丝印版 |
120元/单张 45分钟/单张 |
450元/单张 45分钟/单张 |
15~30元/单张 15分钟/单张 |
5~10分钟 |
6~7个员工 |
|
菲林输出 |
感光 |
曝光 |
洗版烘干 |
蚀刻 |
人工 |
曝光版 |
120元/单张 45分钟/单张 |
450元/单张 45分钟/单张 |
1小时/单张 |
5~10分钟 |
8~10个员工 |
|
喷墨掩膜 |
蚀刻 |
人工 |
蚀刻优版 |
25元/单张 15分钟/单张 |
5~10分钟 |
1~2个员工 |
注:单张为3平米 菲林输出:目前大部分为第三方加工,其耗时为1~3天

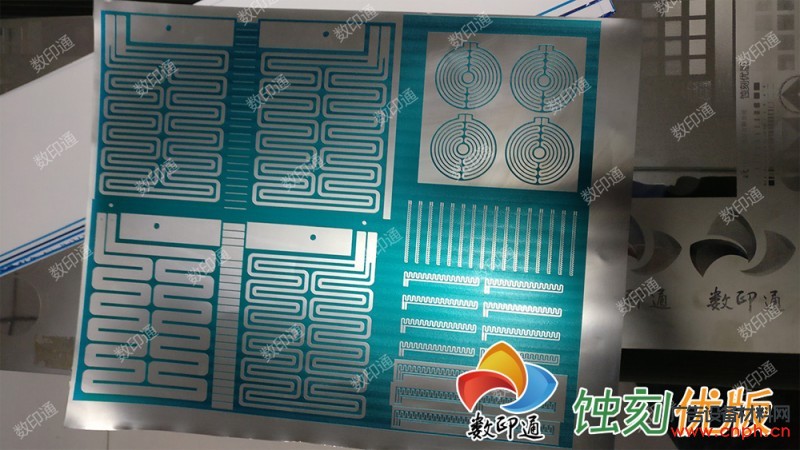

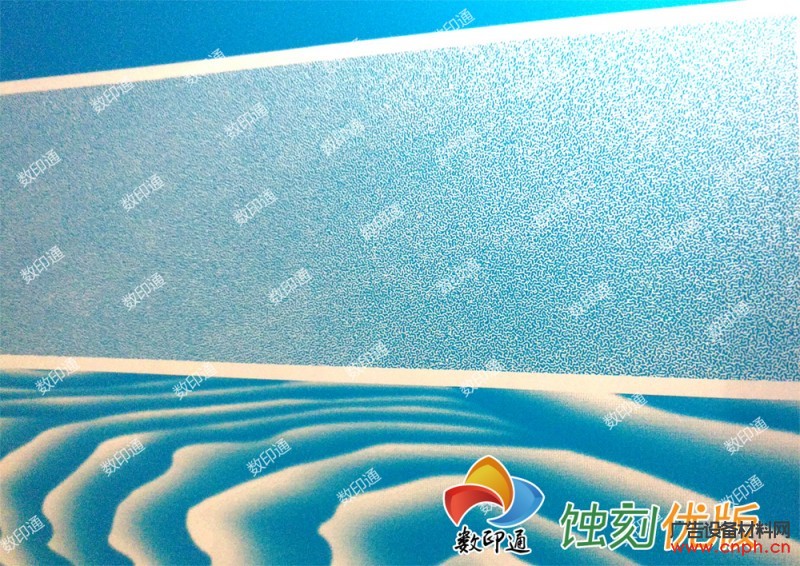

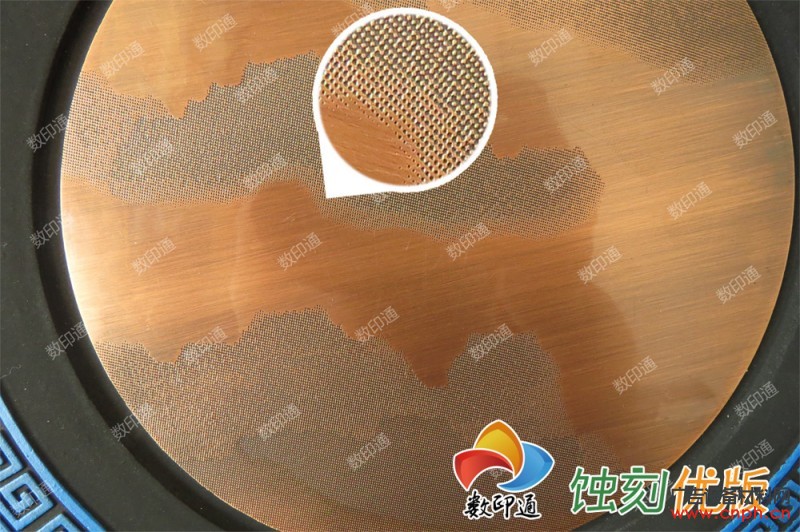

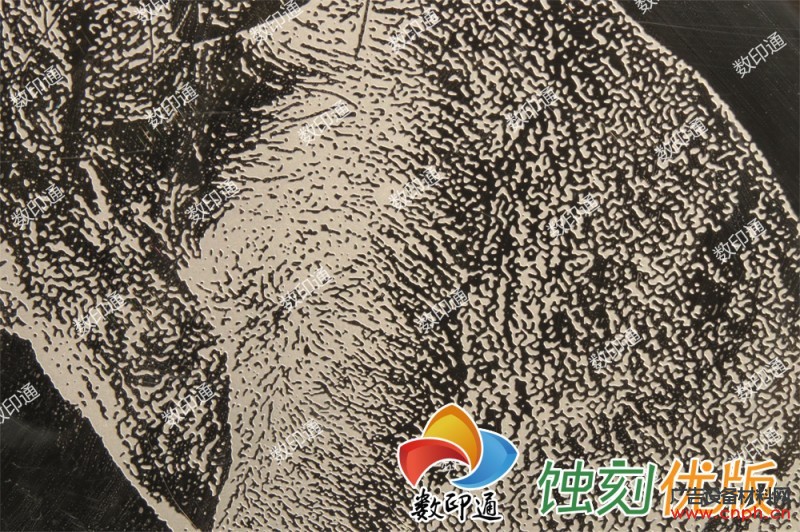

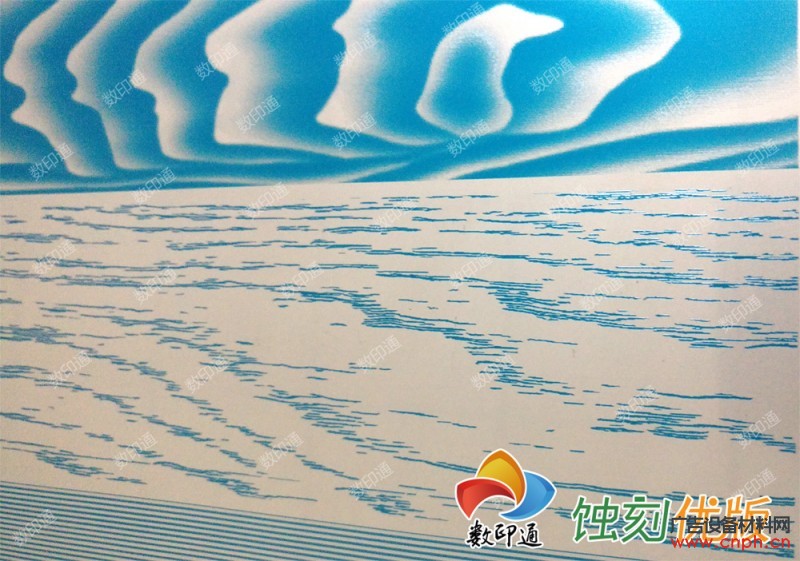

数印通蚀刻优版 掩膜打印及蚀刻效果:
