数印通科技河北有限公司通过自主研发的蚀刻掩膜打印方案,已经成功获得国家发明专利技术。
数印通PL-250A平板机功能特点:
1、250A机型配置GEN5 Ricoh喷头,打印精度超高,打印速度很快。
具有独立测高系统。打印智能高度的控制。
2、采用伺服机电与光栅的完美结合,提高机器的精度和设备稳定性。
3、有着独立智能可调吸风系统,完成了不同材料的平整一致。
4、设备独有的墨水加热功能,并有主墨瓶供墨报警装置。
数印通PL-250A平板机设备参数:
喷头 |
原装压电式高精喷头 |
||
喷头数量 |
GEN5 Ricoh喷头 |
||
墨水 |
数印通专用蚀刻墨水(SK-01型墨水) |
||
颜色控制 |
拥有曲线和密度精细化调整功能 |
||
RIP软件 |
数印通软件(英文简称SYT) |
||
打印精度 |
720*1200DPI 1440*1200DPI |
||
打印幅宽 |
2500mm*1220mm |
||
加热方式 |
随动瞬亮固化系统(蚀刻专用UV固化) |
||
平台吸风 |
独立智能四区可调吸风系统 |
||
打印介质 |
金属模具 电路板 五金板件 精密零件 电梯装饰板 印刷制版广告标牌等精密蚀刻加工以及玻璃蚀刻工艺中直接喷制掩膜在上述介质表面
|
||
墨水系统 |
大容量连续供墨系统 |
升降功能 |
自动测高功能 |
打印厚度 |
80mm |
喷头保护 |
触碰式防撞保护系统 |
工艺环节:
1:特定图文定稿。
2:所需物品通过数印通软件和喷墨掩膜印刷打印设备,直接对物品喷印蚀刻掩膜层。
3:之后再进入到蚀刻环节。
工艺优势:
1. 高品质,低能耗是工艺的优点
2. 配置了特殊加网方式,保证了生产品质。
3. 工艺的优势在于:高效,环保,低成本,减少工艺环节,降低人工成本,减少环境污染,高效率生产
4. 蚀刻无花边,无沙眼,无锯齿。
应用范围:
此次方案全面应用在金属装饰物、电路板制造、移印凹印钢板、玻璃装饰、标牌制作、版画制作等蚀刻加工。
工艺特点:
1. 这款设备特点是可以大幅度减少人工成本、大幅度缩短工艺程序、降低生产材料成本,提高生产效率,降低污染排放,而产品质量的提升在行业内处于领先地位。
2. 产品生产成本降低的比率在30%~70%之间,根据一个工件的数量由多到少这一比率可以达到30%~85%。
方案技术:
1. 产品不断改进研发,数印通科技蚀刻优版获得国家专利发明技术:1)数印通打印设备 2)数印通研发的打印软件 3)数印通专用墨水 三位一体达到了现代蚀刻工艺的技术更新换代,蚀刻优版工艺将由电脑制图、数码打印、进入蚀刻由繁至简,一步到位完成蚀刻工艺。大大有效的节省了人工,物料,空间,时间等多方面的消耗。为客户提供了很完美的设备。
2. 数印通科技有限公司蚀刻优版采用了特殊的混合加网方式,对于复杂的异形弧线,细线(0.1mm,0.2mm),极细线(0.08 mm),打印精度极高,有着特别优异的蚀刻效果,蚀刻特别特别容易脱模。
3. 数印通开发的蚀刻优版工艺掩膜打印字体最小可打印1.5mm字高。
传统工艺和数印通蚀刻优版工艺比较:
丝印版 |
图文处理 菲林输出 网版制作 蚀刻掩膜 蚀刻 |
曝光版 |
图文处理 菲林输出 感光掩膜 曝光 洗版烘干 蚀刻 |
蚀刻优版 |
图文处理 喷墨掩膜 蚀刻 |
生产效率和成本对比:
|
菲林输出 |
网版 |
掩膜 |
蚀刻 |
人工 |
丝印版 |
120元/单张 45分钟/单张 |
450元/单张 45分钟/单张 |
15~30元/单张 15分钟/单张 |
5~10分钟 |
6~7个员工 |
|
菲林输出 |
感光 |
曝光 |
洗版烘干 |
蚀刻 |
人工 |
曝光版 |
120元/单张 45分钟/单张 |
450元/单张 45分钟/单张 |
1小时/单张 |
5~10分钟 |
8~10个员工 |
|
喷墨掩膜 |
蚀刻 |
人工 |
蚀刻优版 |
25元/单张 15分钟/单张 |
5~10分钟 |
1~2个员工 |
注:单张为3平米 菲林输出:目前大部分为第三方加工,其耗时为1~3天

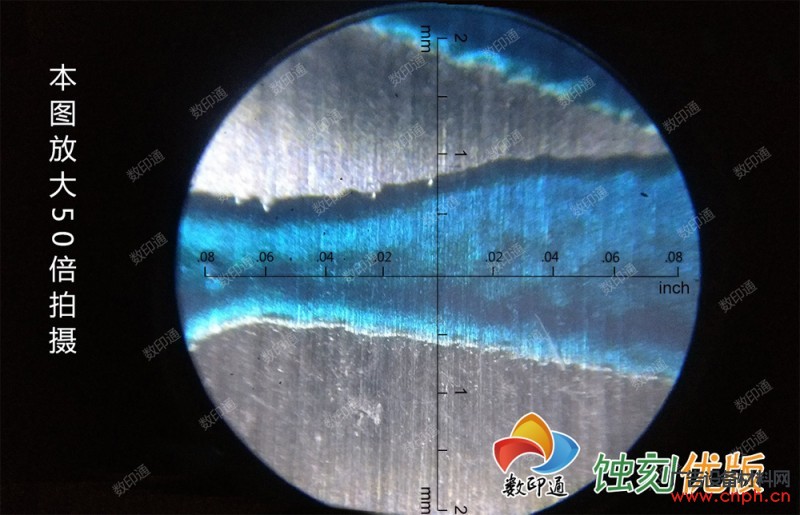

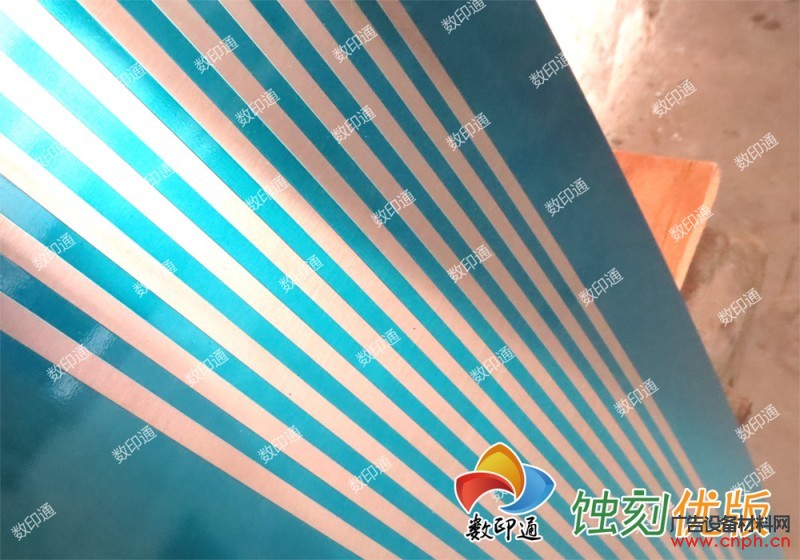

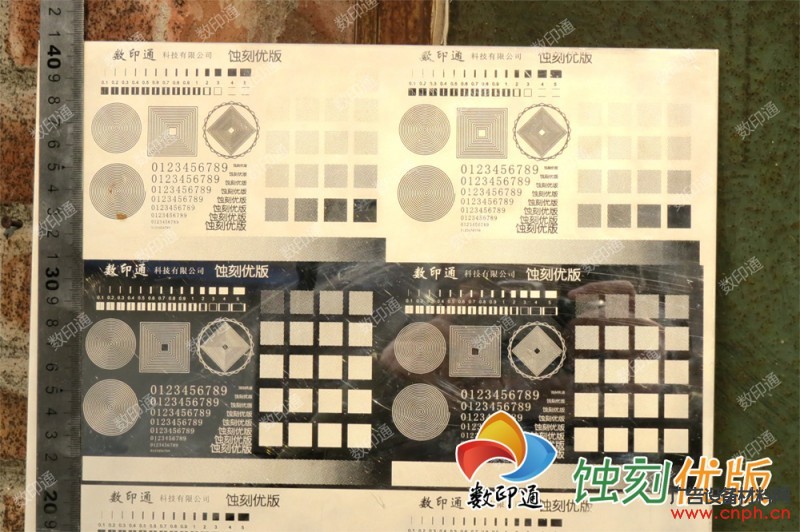

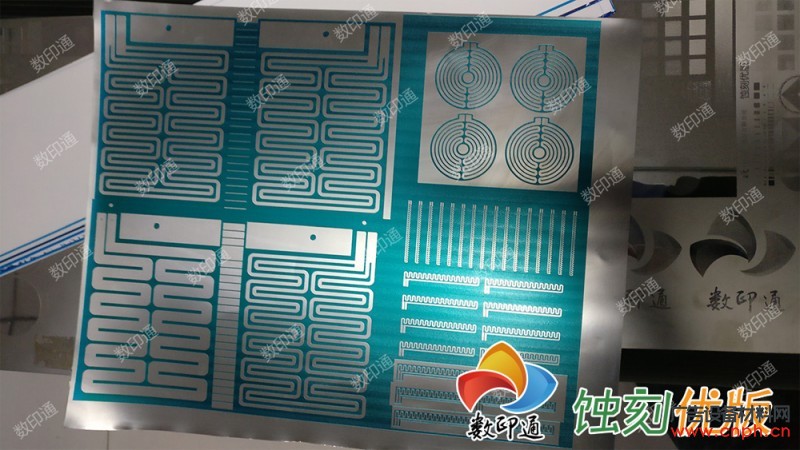

数印通蚀刻优版 掩膜打印及蚀刻效果:
