数印通科技河北有限公司经过不断研发的蚀刻掩膜打印方案,已经成功获得国家发明专利技术。
数印通DL-180A导带机功能特点:
1、数印通这款180A设备采用高精度,静音导轨,可以使小车运行特别平稳。
2、机器采用前后双胶辊伺服电机送料系统,步进更加精准。
3、设备使用伺服电机与光栅的完美搭配,更加提高了精度和设备稳定性。
4、采取了均衡吸风系统,完成了不同材料的平整一致。
5、单色或多色连个方案可供使用者调整使用。
数印通DL-180A导带机设备参数:
喷头 |
原装压电式高精喷头 |
||
喷头数量 |
GEN5 Ricoh喷头 |
||
墨水 |
数印通专用特制蚀刻墨水(SK-01型墨水) |
||
颜色控制 |
拥有曲线和密度精细化调整功能 |
||
RIP软件 |
数印通软件(英文简称SYT) |
||
打印精度 |
720*1200DPI 1440*1200DPI |
||
打印幅宽 |
1880MM |
||
加热方式 |
随动瞬亮固化系统(蚀刻专用UV固化) |
||
平台吸风 |
独立智能可调吸风系统 |
||
打印介质 |
金属模具 电路板 五金板件 精密零件 电梯装饰板 印刷制版广告标牌等精密蚀刻加工以及玻璃蚀刻工艺中直接喷制掩膜在上述介质表面
|
||
墨水系统 |
大容量连续供墨系统 |
||
数据传输 |
Hi-USB3.0(高速传输3.0) |
电源参数 |
AC220V,50Hz/60Hz |
工作环境 |
15℃-30℃ |
设备功率 |
1000-2000W |
相对湿度 |
40℃-60℃ |
机器尺寸 |
330cm×110cm×100cm(长宽高) |
工艺环节:
1:通过电脑图文定稿。
2:通过数印通研发创新的软件和喷墨掩膜印刷打印设备,直接通过对工件按所要求的喷印蚀刻掩膜层。
3:下一阶段再进入蚀刻环节。
工艺优势:
1. 设备的优势是 高品质,低能耗
2. 设备采用特殊加网方式,很高程度上确保了生产品质。
3. 优势在于高效,环保,低成本,减少工艺环节,降低人工成本,减少污染,高效率生产
4. 蚀刻无花边,无沙眼,无锯齿。
应用范围:
该方案应用在金属装饰物、电路板制造、移印凹印钢板、玻璃装饰、标牌制作、版画制作等蚀刻加工。
工艺特点:
1. 这个工艺特点是大幅度减少人工成本、大幅度减少工艺流程程序、降低生产材料成本,提高生产效率,降低各种污染排放,而产品质量的提升在行业内处于领先地位。
2. 所产生的生产成本降低的比率在30%~70%之间,可以根据单一工件的数量由多到少这一比率能达到30%~85%。
方案技术:
1. 在不断努力研发下,数印通公司蚀刻优版获得国家专利发明技术:1)数印通打印设备 2)数印通公司打印软件 3)数印通研发的打印墨水 三位一体完成现代蚀刻工艺的技术更新换代,将蚀刻优版工艺由电脑绘图、精密打印、蚀刻加工由繁至简,一步到位完成蚀刻工艺。极高有效的节省了人工,物料,空间,时间等很多方面的消耗。为至尊无上的客户提供更好的设备。
2. 数印通公司研发的蚀刻优版特殊的混合加网方式,针对于特殊的异形弧线,细线(0.1mm,0.2mm),极细线(0.08 mm),打印精度超高,有着特别好的蚀刻效果,蚀刻非常非常容易脱模。
3. 数印通科技工司蚀刻优版工艺掩膜打印字体最小可打印1.5mm字高。
传统工艺和数印通蚀刻优版工艺比较:
丝印版 |
图文处理 菲林输出 网版制作 蚀刻掩膜 蚀刻 |
曝光版 |
图文处理 菲林输出 感光掩膜 曝光 洗版烘干 蚀刻 |
蚀刻优版 |
图文处理 喷墨掩膜 蚀刻 |
生产效率和成本对比:
|
菲林输出 |
网版 |
掩膜 |
蚀刻 |
人工 |
丝印版 |
120元/单张 45分钟/单张 |
450元/单张 45分钟/单张 |
15~30元/单张 15分钟/单张 |
5~10分钟 |
6~7个员工 |
|
菲林输出 |
感光 |
曝光 |
洗版烘干 |
蚀刻 |
人工 |
曝光版 |
120元/单张 45分钟/单张 |
450元/单张 45分钟/单张 |
1小时/单张 |
5~10分钟 |
8~10个员工 |
|
喷墨掩膜 |
蚀刻 |
人工 |
蚀刻优版 |
25元/单张 15分钟/单张 |
5~10分钟 |
1~2个员工 |
注:单张为3平米 菲林输出:目前大部分为第三方加工,其耗时为1~3天

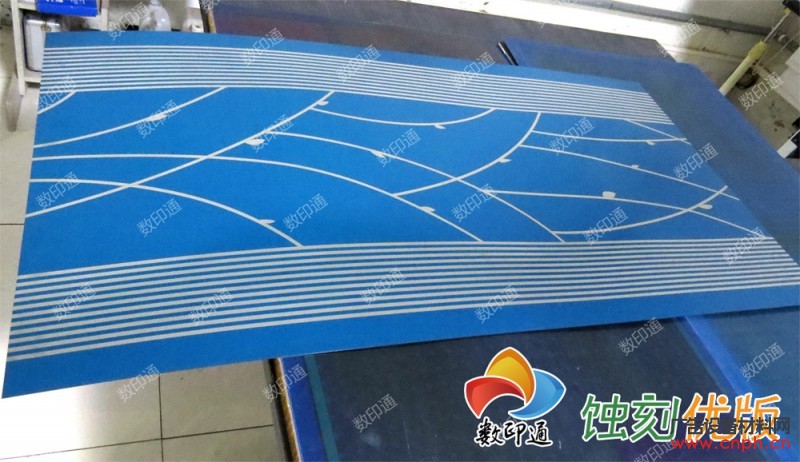

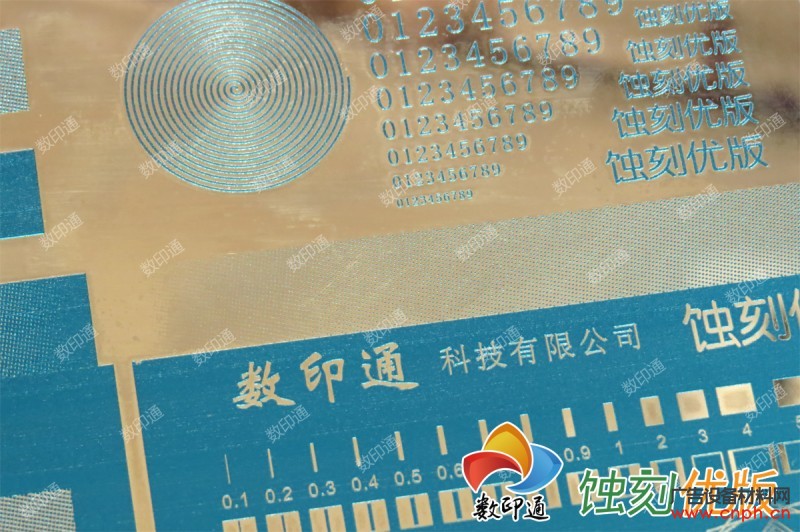

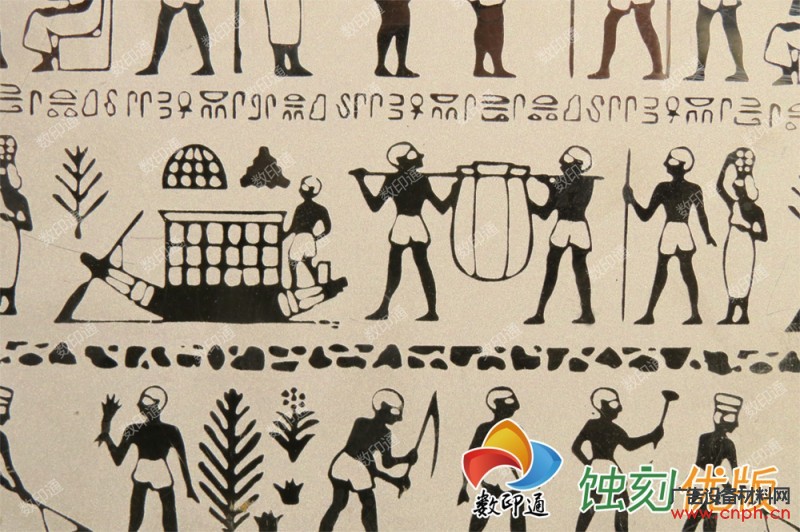

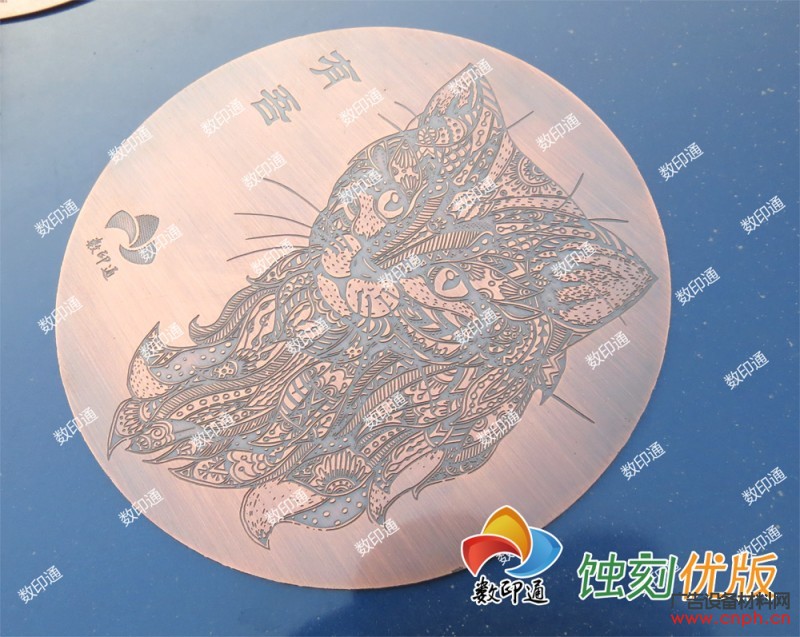

数印通蚀刻优版 掩膜打印及蚀刻效果:
