产品介绍
其充分发挥了LED点光源的优势，可以方便实现同步七彩变化、分段变化、扫描、动画文字显示等变化效果，从而使得其应用更加的灵活；广泛应用于发光字、异形屏、外墙亮化、背景墙等工程；其表面使用PC乳白外壳，坚固耐用抗UV老化，环氧树脂灌封百分百防水；做到灯珠和胶水的完全隔离，光通亮更高，更能完美解决传统3.灯点光源中心的暗区；其体积小巧美观，采用钻孔安装更方便牢固，承载板材0.5-4MM，，可以任意裁剪、连接，使得安装维护更加的容易；科学防水处理方案，户外环境同样胜任（防水等级IP65)。
产品规格 GMC30 产品名称：3CM半球点光源
|
产品型号 |
灯数/串 |
LED封装 |
颜色 |
晶片规格 |
规格尺寸（mm） |
波长 （色温） |
亮度（mcd）/照度（LUX） |
驱动电压(V) |
功率(W) |
角度 (?C) |
工作温度(?C) |
|
GMC30 |
25 |
Φ30 |
全彩/单色 |
|
Ф30×35 |
RGB/ 单色 |
50-62 |
DC12 |
0.72 |
120 |
-35—75 |
|
|
|
|
|
|
|
|
|
|
|
|
|
产品安装说明
|
产品实际尺寸(mm) |
壳体材料 |
壳体颜色（外） |
注胶/灌胶 |
防护等级 |
总重量(g) |
|
Ф30×25mm |
塑胶 |
乳白 |
环氧树脂胶 |
IP65 |
13g |
|
|
安装方式：
1、30MM的穿孔 |
||||
产品接线方式

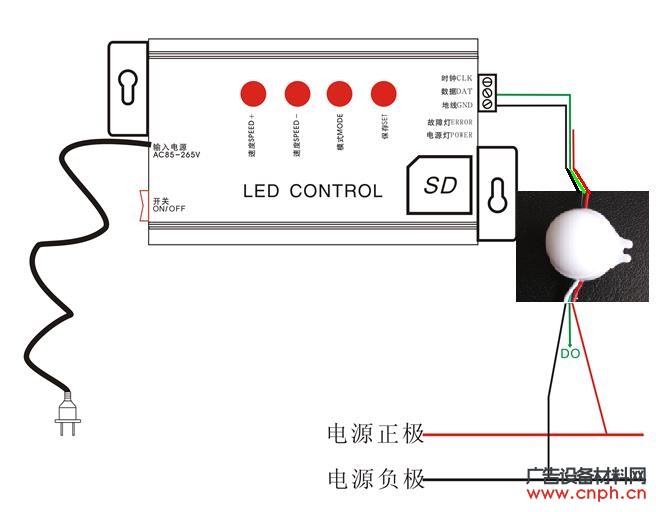

1、接线图：
|
|
2、接线说明：
|
点控1903 F30全彩点光源：应用电源为12V直流电源，红线接12V电源正极，透明线接12V电源负极（GND），中间透明线接数据信号输入/输出（DAT）。 F30单色点光源：应用电源为12V直流电源，红线接12V电源正极，白线接电源负极。
|
