三线全彩外露灯大多是数据和信号线二合一，所以控制器需要接两根线，负极接控制GND上，信号接DAT上面。
四线全彩外露灯数据和信号是分开的，接法是：灯的负极接到控制的GND上面，信号接到DAT上面，时钟接到CLK上面。

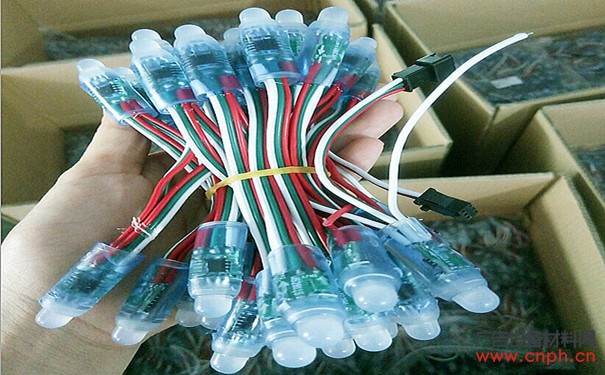

三线全彩外露灯串的三线中红色为正极，依次为：正极（红线），负极（白线），数据（绿线或蓝线），控制器的接线顺序是：GND接白线，DAT接绿线！
全彩外露灯的排灯和控制器的分部必须按照四维鑫光电设计的CAD接线图来接线！三线全彩灯串灯常用的是1886和2811两种驱动芯片，配合其配套的控制程序软件来达到动态效果和全彩发光效果。
全彩LED外露灯串的四线中黄色为正极,依次为:正极(黄线),负极(蓝线),数据(绿线),时钟(红线),采用D705LED驱动芯片!
